产品概述

  无锡双瑞借鉴德国技术而研发的低温真空单锥干燥机,广泛应用于农药行业含有机溶剂物料的干燥机。随着对其优点的不断认知，不断完善工艺流程，从而适用干燥湿粉、滤饼、糊剂和料浆等材料的要求，尤其适合比重大、粘稠和敏感度高或者含有有毒或爆炸性溶剂的产品。
  真空单锥干燥机由加热锥体设有加热夹套，热源为热水、导热油或低压蒸汽，从而使锥体内壁保持一定的的温度。变频调速电机经平行斜齿轮减速机，驱动单螺带搅拌器旋转，带动物料沿锥型筒旋转并自下而上提升，物料到达^高点后由重力和惯性作用，自动流向旋涡中心回到锥型筒体底部，整个过程使物料在锥型筒体内强制加热，相对对流、掺混，热量在物料中相互扩散，使物料作全方位的不规则往复运动，完成物料同单螺带和筒壁表面进行高频率传热交换，在短时间内达到加热干燥的效果。从而使物料内部水份不断蒸发，在真空泵的作用下，水蒸汽由真空泵引出，如须回收液体可加冷凝器、回收液储罐回收。干燥完成后，打开下部的出料阀出料。

设备结构特点和功能

  (1) 设备采用夹套和螺带内部加热，使设备整体加热面积增大约40%。
  (2) 设备所采用的单螺带搅拌器为本公司研发的新型设备，可实现自下而上循环搅拌的效果，能得到高效的强制传热性能。物料装填率在40%～100%情况下，可得到100%的加热利用。适合细腻物料的混合、干燥。
  (3) 全密封系统、无异物污染、洁净度高，特别适用药品中间体及原料药等混合、干燥，也可适用无菌原料药的混合和干燥。
  (4) 单螺带搅拌器与容器壁之间间隙小，可有效防止物料粘结在器壁表面。
  (5) 采用小角度的锥型筒体结构，使卸料速度快、干净、不积料。
  (6) 配置了滤袋氮气清灰装置
  在物料烘干过程中因物料干燥而扬起的粉尘吸附在真空捕集器上，堵塞了真空通道，气体通道的不畅通直接导致烘干时间的延长。物料在烘干过程中的温度越低、烘干时间越短，物料质量受到的影响就越小。针对上述原因，我公司开发的单锥干燥机在真空捕集器上加装了氮气反吹清灰装置，能够在物料烘干过程中保持真空通道的畅通，从而保证烘干时间和烘干质量。
  (7) 底部放料阀为抽板阀，密封可靠，有利于真空干燥。
  (8) 设备结构紧凑，运转平称，密封良好，无润滑泄漏，操作简便，使用寿命长。

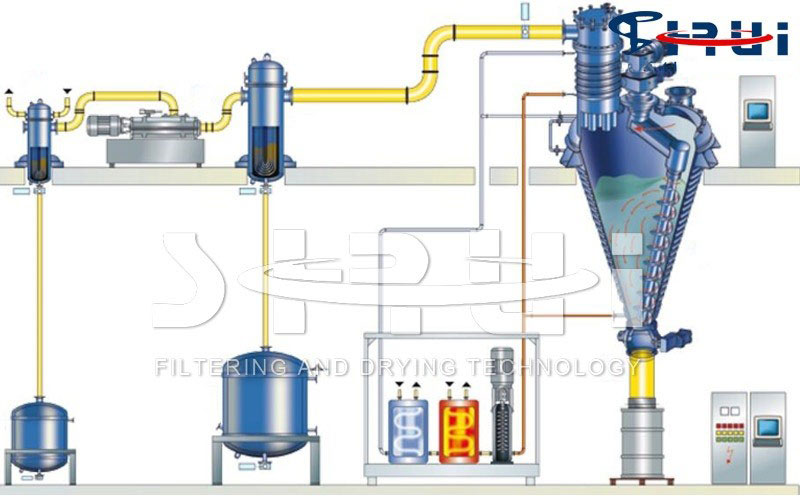

工艺流程图

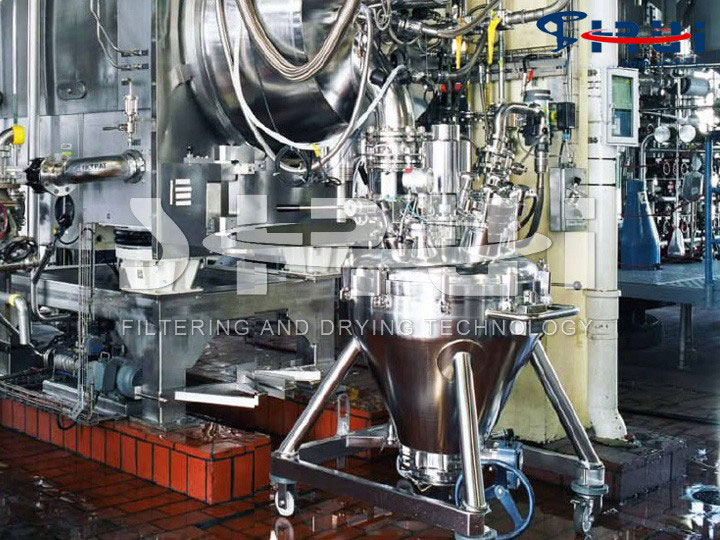

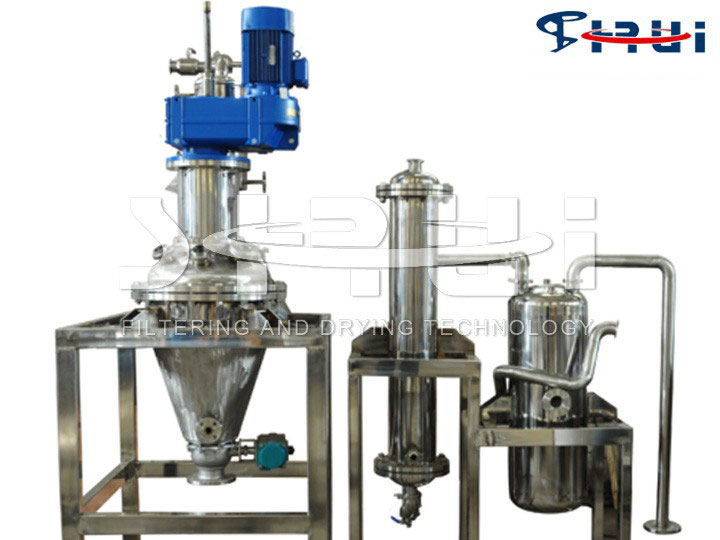

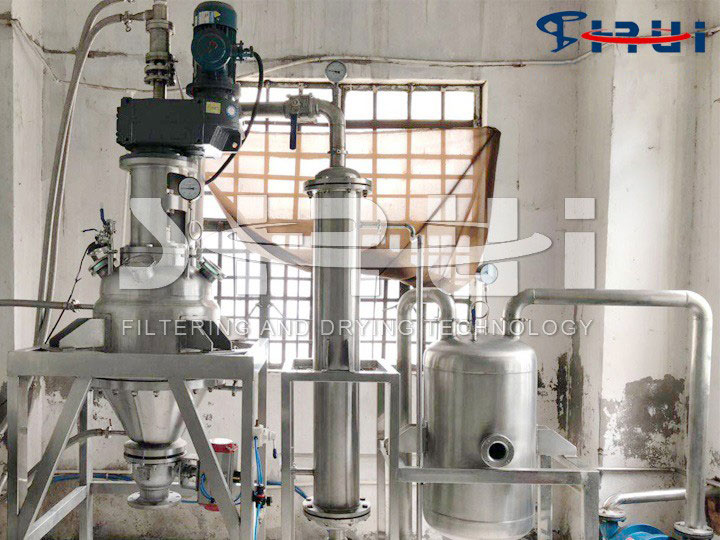

主要结构

  本机由电机、减速机、机架、机械密封、金属烧结网过滤器、空心双螺带搅拌器、带夹套加热的锥型筒体和卸料阀等部件组成。
  (1) 传动和密封部分：由电动机、减速机、机架和机械密封组成。
  ① 电动机：采用变频调速电机，运转过程中可根据需要调整转速。
  ② 减速机：FAF系列斜齿轮减速机，运行平稳可靠、噪音低，使用寿命长。
  ③ 机架：自行设计，制造精度高。内设二副滚子轴承，可调整搅拌器高度和径向摆动。
  ④ 机械密封：单端面卫生型带接料冲洗腔，密封性好。

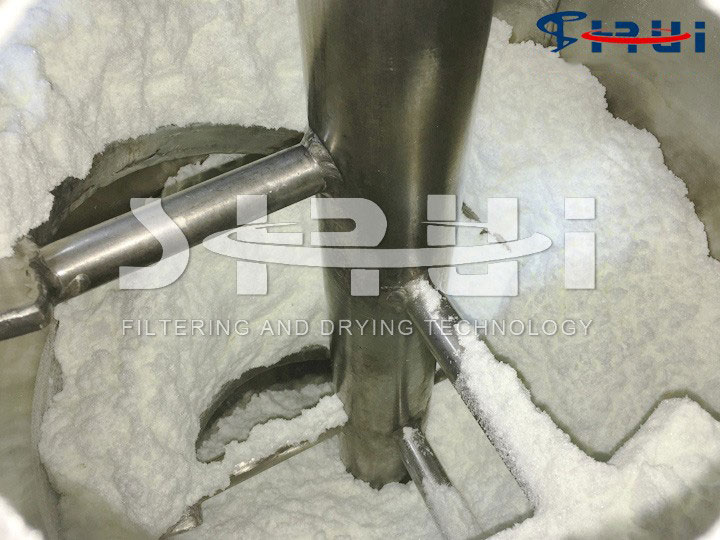

  (2) 搅拌器：空心搅拌轴用支撑杆分别与空心螺带连接，与空心螺带连接的上下端用空心支撑杆形成可通过热媒的回路。为了保证物料不粘结于筒壁，螺带与筒壁的间隙很小。
  (3) 罐体：该部分由上封头、圆锥筒体、真空过滤器、出料阀等组成。
  ① 上封头：承载传动部分及搅拌器；内表面接管口均圆弧过渡。所有与物料接触的材质均为316L。工艺管口如下：DN400卫生型人孔、压力表、防爆视灯、视镜口、进料口、清洗口、真空口等。
  ② 带加热夹套的下锥体：内表面光滑、无死角，可以使物料得到充分干燥。出料时借助搅拌器的旋转，使出料迅速、干净。
  ③ 过滤器：采用金属烧结网，过滤精度高，过滤面积大。并且在真空出口设置排气口，在排气时对过滤器进行压缩空气反吹再生。
  ④ 出料阀：采用抽板阀，其出料速度快，操作方便，出料无残留无死角。

设备技术参数

  (1) 主机容积：100L；装料容积：约60L～70L;
  (2) 装料系数：≤70%公积容积（物料比重按0.4～0.45计算）;
  (3) 罐内工作压力：-0.09Mpa～-0.1 Mpa;
  (4) 夹层工作压力：0.25Mpa～0.3Mpa;
  (5) 电机功率：2.2kW（电机为变频调速）。
  (6) 主机转速：10～30rpm。（根据产品特性螺旋搅拌速度可以变频调节）
  (7) 夹套加热方式：热水加热，夹套温度：≤60℃。
  (8) 内筒体：采用316L不锈钢制作，内壁抛光处理。
  (9) 搅拌轴采用不锈钢316L厚壁管，支撑杆采用Φ25mm不锈钢316L厚壁管制作。螺带叶片采用不锈钢板8mm不锈钢316L制作。内部管道可通导热油或低压蒸汽加热后均匀传热到轴及叶片表面，大大增加了传热面积。
  (10) 主机进口采用快开压盖，既简单、方便，又能保证良好的真空密封效果。主机进料口采用球阀方式，进料口为DN100卡箍快接式，带阀门，放空阀门安置在顶盖位置，采用球阀进行放空。出料口采用抽板阀，其出料速度快，操作方便，出料无残留。
  (11) 主机的密封采用单端面机械密封、能够保证主机有较高的真空度，提高了干燥的速度。
  (12) 主机采用SLFA系列斜齿轮减速机，运行平稳可靠、噪音低，使用寿命长。
  (13) 锥体上设有现场测温表，可随时观察与调控温度。
  (14) 筒体内抽真空：-0.09Mpa以上。
  (15) 设备物料接触处采用316L，外壁采用304不锈钢材质。
  (16) 电源为380V，三相五线，50Hz。
